Диаметры труб в дюймах и миллиметрах: таблица соответствия и как не ошибиться при заказе

Снабженец видит в спецификации «труба стальная 1 дюйм», умножает дюйм на 25,4 мм и оформляет заявку на трубу с наружным диаметром 25 мм. На объект приезжает не тот размер: резьба не совпадает, фитинги не садятся, монтаж встаёт. Дюйм в стальных трубах обозначает не внешний габарит, а условный проход.

Почему дюйм трубы — это не 25,4 мм

Обычный, метрический дюйм действительно равен 25,4 мм. Но у стальной трубы дюймовое обозначение привязано к условному проходу (Ду, в международной системе — DN), а не к наружному размеру.

Условный проход — это номинальный, округлённый диаметр внутреннего просвета трубы. Исторически он примерно совпадал с внутренним диаметром. Когда стенки стали делать тоньше ради экономии металла, внутренний диаметр «поплыл», а наружный зафиксировали — чтобы резьба и старые муфты продолжали подходить к новым трубам.

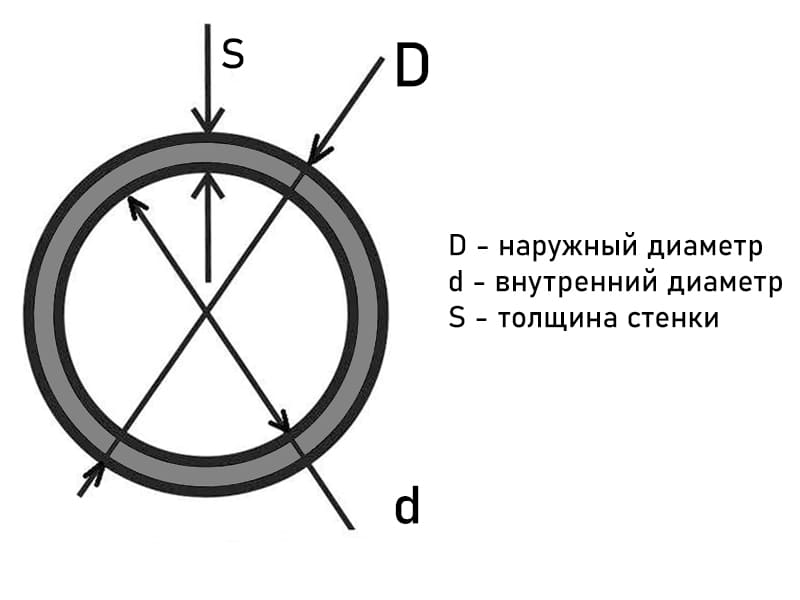

Поэтому диаметр трубы 1 дюйм в мм - это Ду 25 и наружный диаметр 33,5 мм, а не 25,4. Разница между наружным диаметром и условным проходом — это ровно две толщины стенки.

Таблица размеров труб в дюймах и миллиметрах

Ниже соответствие для стальных водогазопроводных труб по ГОСТ 3262-75. Толщина стенки дана для труб обыкновенного исполнения; у лёгких и усиленных она отличается, а наружный диаметр остаётся тем же.

Совет эксперта. При подборе арматуры и фитингов ориентируйтесь не на дюйм, а на наружный диаметр в миллиметрах. Именно по нему подбирают отвод, муфту и режущий инструмент, тогда как дюйм — это только обозначение типоразмера.

Бесшовные трубы

Горячедеформированные трубы

Холоднокатаные трубы

Электросварные трубы

Газлифтные трубы

Котельные трубы

Толстостенные трубы

Хладостойкие трубы

Нефтепроводные трубы

Нержавеющие трубы

Трубы большого диаметра

Трубы термообработанные

Как читать «трубу на 25» и «на 32»

В обиходе трубу часто называют по числу: «на 25», «на 32». Это значение условного прохода, а не наружный диаметр в мм.

• «25 труба в дюймах» — это Ду 25, то есть 1 дюйм (наружный диаметр 33,5 мм).

• «32 труба в дюймах» — это Ду 32, то есть 1¼ дюйма (наружный диаметр 42,3 мм).

Отдельно стоит помнить про материал. У пластиковых труб маркировка обычно указывает наружный диаметр сразу в миллиметрах, поэтому «труба 32» из полипропилена и «труба на 32» из стали — это разные размеры. При переходе со стали на пластик нужен переходный фитинг.

Где дюймы важны на практике — резьба и соединения

Дюймовая система всплывает прежде всего в резьбовых соединениях. Трубная резьба (обозначается буквой G) нарезается по наружному диаметру и привязана к тому же ряду типоразмеров. Если дюйм в заявке указан неверно, сгон или муфта просто не совпадут по резьбе, даже когда сама труба подобрана правильно.

Поэтому в спецификации полезно дублировать размер сразу в двух системах: дюйм и наружный диаметр в мм. Это снимает разночтения между проектировщиком, снабженцем и монтажником.

Компания «Инокс» в Челябинске поставляет стальные трубы всего дюймового ряда со склада. Если в спецификации размеры даны в дюймах, а заявку нужно свести к миллиметрам, менеджер поможет сопоставить позиции по ГОСТу и подобрать точный типоразмер под задачу.

Выводы

Дюйм в маркировке стальной трубы — это условный проход, а не наружный диаметр. Умножать дюймы на 25,4 при подборе бесполезно: пользуйтесь таблицей соответствия. Для монтажа и заказа фитингов ключевая цифра — наружный диаметр в мм.

Сохраните таблицу, чтобы свериться при следующей заявке. А если сомневаетесь в размере — пришлите спецификацию в «Инокс»: подберём трубу по ГОСТу и отгрузим со склада в Челябинске.
