Котельные трубы: виды, характеристики, размеры и ГОСТ

Что такое котельная труба и где она применяется

Котельная труба гонит пар и горячую воду под высоким давлением. Её ставят в котельных агрегатах, паропроводах и трубопроводах ТЭЦ. Условия жёсткие: температура за 400 °C и давление в десятки атмосфер.

От обычной стальной трубы её отличает металл и допуск. Здесь работает жаропрочная сталь и строгий контроль по техническим условиям. Обычная водогазопроводная труба такие мощности не держит - стенка поплывет.

Роль в контуре простая. Труба соединяет котёл с оборудованием и держит среду в замкнутом контуре без потерь. Именно от неё зависит, выдержит ли система расчётные параметры в помещениях котельной.

Бесшовные трубы

Горячедеформированные трубы

Холоднокатаные трубы

Электросварные трубы

Газлифтные трубы

Котельные трубы

Толстостенные трубы

Хладостойкие трубы

Нефтепроводные трубы

Нержавеющие трубы

Трубы большого диаметра

Трубы термообработанные

Виды котельных труб

По способу изготовления делят на два класса - бесшовные и сварные. Разница в шве, и она принципиальна для давления.

Бесшовные трубы

Бесшовную трубу катают или тянут из цельной заготовки. Шва нет - значит, нет слабого места, где металл рвется первым. Такую трубу ставят на паропроводы высокого давления и критичные участки.

Прочность по всей окружности одинакова. Это её главный плюс перед сварным аналогом.

Сварные трубы

Сварную трубу сворачивают из листа и варят по шву. Она дешевле, но шов ограничивает рабочее давление. Её берут на участки, где параметры среды спокойнее.

Классификация по типу стали

По металлу трубы делят на три группы:

• углеродистые - сталь 20, для умеренных температур;
• легированные - 15ГС, держат больше;
• жаропрочные - 12Х1МФ, для пара за 500 °C.

>  Совет эксперта: на паропроводах острого пара и перегрева всегда закладывайте бесшовную трубу. Сварную оставьте для питательной воды и второстепенных линий, где давление ниже расчётного порога с запасом.

Материал и марки стали

Марка стали решает, до какой температуры труба работает. Углеродистая сталь 20 тянет примерно до 450 °C. Выше - металл теряет прочность, и нужна легированная марка.

Для пара за 450 °C ставят 12Х1МФ. Это не рекомендация, а требование по жаропрочности. Ошибка тут превращается в ползучесть металла и трещины.

Ниже - таблица соответствия. Сверяйтесь с ней на этапе спецификации.

Запомните логику. Растет температура - растет требование к легированию. Экономить на марке нельзя: труба отработает пару сезонов и лопнет.

Размеры и диаметры котельных труб

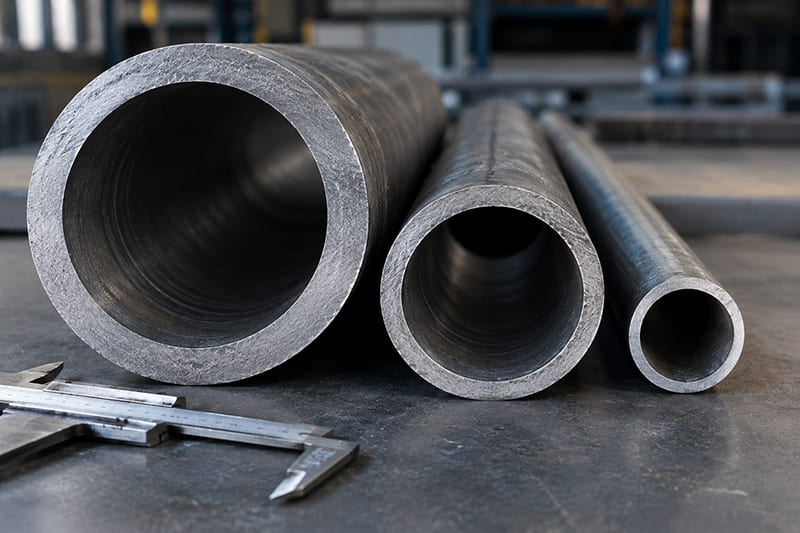

Котельные трубы идут в широком диапазоне. Наружный диаметр - от 10 до 530 мм и больше. Толщина стенки - от 2 до 40 мм, в зависимости от давления.

Большая котельная труба - это диаметры от 219 мм. Их кладут на магистральные паропроводы с большим расходом. Малые Ду идут на обвязку и подводки.

Как выбрать диаметр под котельную? Отталкивайтесь от мощности и расхода среды. Чем больше пара нужно прогнать, тем шире проход. Точную цифру даёт гидравлический расчет - на глаз тут не работает.

ГОСТы и ТУ на котельные трубы

Приёмку трубы ведут по стандартам. Их несколько, и каждый отвечает за свой тип продукции:

• ГОСТ 8731 и 8732 - бесшовные горячедеформированные трубы;
• ГОСТ 20295 - сварные трубы для трубопроводов;
• ТУ 14-3Р-55-2001 - трубы для котлов и трубопроводов высокого давления.

ТУ 14-3Р-55-2001 - ключевой документ для котельной. Он задаёт требования к бесшовным трубам под пар и воду высокого давления. Химсостав, механику, контроль качества — всё прописано здесь.

Требуйте сертификат при поставке. Без него труба на объект под давлением не идет - инспектор Ростехнадзора завернёт монтаж.

Как выбрать котельную трубу под задачу

Подбор идет по шагам. Пропускать нельзя ни один - каждый закрывает свою ошибку.

• Определите параметры среды: температуру и давление пара или воды.
• Подберите марку стали под эту температуру по таблице выше.
• Рассчитайте диаметр и толщину стенки под расход и давление.
• Сверьте выбор с ГОСТ и ТУ 14-3Р-55-2001.

Логика простая: сначала среда, потом металл, потом геометрия. Если начать с диаметра, легко промахнуться по марке. А это уже переделка проекта.

Готовые размеры и марки удобно сверять по каталогу - например, в разделе котельных труб компании Инокс. Там видно наличие по диаметрам и соответствие стандартам.

Монтаж и установка котельных труб

Как устанавливают котельные трубы? Основа - сварные и фланцевые соединения. Стыки варят с полным проваром, иначе шов не держит давление.

Каждый шов проходит контроль. Ультразвук или рентген покажут скрытый дефект до пуска. Пропустить этот этап - значит отправить брак под давление.

Трубы крепят с учётом теплового расширения. Металл при нагреве удлиняется, и жёсткая фиксация порвёт линию. Ставят опоры и компенсаторы по правилам монтажа.

Заключение

Правильный подбор трубы - это безопасность объекта и чистый проект без переделок. Сначала параметры среды, потом марка стали, потом геометрия и сверка с ГОСТ. Порядок нарушать нельзя.

Нужен расчёт стоимости и наличие по диаметрам? Запросите котельные трубы на складе Инокс — сверим марку, размер и стандарт под ваш проект.
