Сталь 09Г2С

Для прокладки трубопроводов в зонах крайнего Севера, для изготовления сварных металлоконструкций необходим хорошо свариваемый материал, эксплуатируемый в широком диапазоне температур. Для решения широкого круга задач подходит марка 09Г2С, какая это сталь, класс: конструкционная низколегированная кремнемарганцовистая.

Сталь 09Г2С расшифровка марки, характеристика

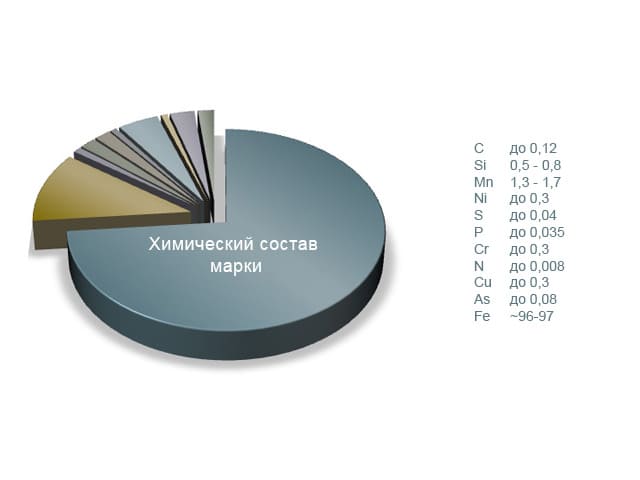

Определяющие свойства элементы, их содержание отражены в маркировке сплава: 0.09% углерода, до 2% марганца, около процента кремния. Кроме железной основы, в химический состав входят также: никель, хром, ванадий, медь. Сера и фосфор в пределах (0.035%) допустимых ограничений. В ГОСТ 19281 приведены следующие значения элементов:

Таблица 1

Сталь 09Г2С:

• удельный вес: 7.85 г/см3;

• класс прочности: 265, 295, 325, 345 в зависимости от толщины проката, определяется механическими свойствами;

• допустимый температурный интервал: от -70 до +425oС;

• хорошая свариваемость любыми методами (дуговая, контактная, газовая сварка без предварительного подогрева);

• ковка: изменение Т от +1250 до +850oС;

• обрабатываемость фрезерованием, сверлением, прессованием, резкой, прочее;

• сочетание предела текучести и прочности, зависит от толщины и термообработки;

• не склонна к образованию внутренних трещин и уменьшению вязкости при отпуске.

К минусам относят разрушение материала при длительном воздействии влаги, агрессивных веществ. От коррозии защищают путём нанесения на поверхность цинкового, хромового, лакокрасочного, полимерного покрытия.

Для изменения прочностных и пластических характеристик применяют термическую обработку для выравнивания структуры, хотя используют достаточно редко из-за изначально удовлетворяющим требованиям качествам.  Чаще это нормализация с последующим охлаждением, реже закалка с отпуском. Для повышения поверхностной износостойкости проводят цементацию, азотирование.

Свойства

К механическим параметрам стали 09Г2С относят: предел текучести, кратковременной прочности, ударную вязкость, относительное удлинение/сужение. Их контроль позволяет прогнозировать поведение готовых металлоизделий в различных эксплуатационных ситуациях и не ошибиться с подбором для конкретного использования.

Таблица 2

Механические свойства при Т=20°C

Таблица 3

Сталь 09Г2С - физические свойства

При росте температуры коэффициент линейного расширения увеличивается.

Применение стали 09Г2С

Производство:

• сварных конструкций (опоры, мачты, перекрытия, балки, т.д.) повышенной прочности и сложной геометрии;

• оборудования, работающего под давлением;

• сортового и фасонного проката (листы, полосы, круги, поковки, прочее);

• труб бесшовных и сварных;

• деталей механизмов, агрегатов, машинных узлов;

• котлов, парогенераторов, паропроводов.

Многообразие эксплуатационных преимуществ позволяет применять материал в различных отраслях народного хозяйства: в строительстве, машиностроении, добывающей, нефтегазоперерабатывающей промышленности, коммунальном хозяйстве, энергетике. Сплав пригоден для эксплуатации в холодном/ жарком климате при статических, динамических, ударных нагрузках.

В качестве заменителей используют российские (09Г2, 10Г2С) и международные (9MnSi5, 12Mn, SB49) аналоги, подходящие по составу и характеристикам.
