Сталь 35

Стальной сплав характеризуется прочностью, податливостью к разноплановым обработкам при пониженной пластичности и вязкости, так как относится к среднеуглеродистым маркам.  Применяется в машиностроении, строительстве, других отраслях, где необходимы прочные и износостойкие металлоизделия.

Сталь 35, расшифровка, состав, характеристики

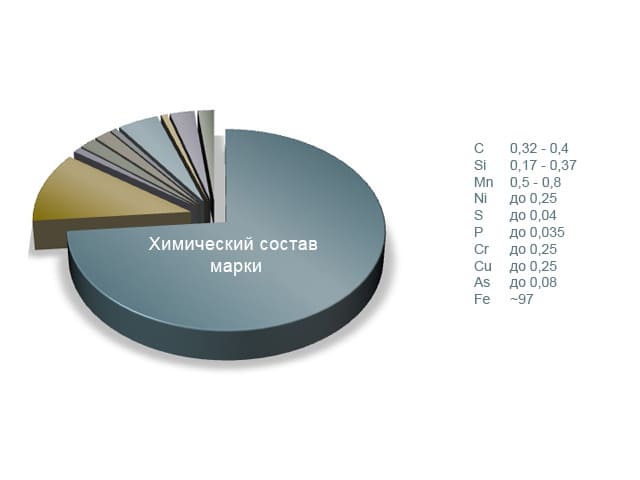

Маркировка в виде цифровой кодировки расшифровывается следующим образом: содержание углерода около 0.35%. Кроме того, конструкционная углеродистая качественная сталь 35 содержит в составе в небольших количествах следующие химические элементы: кремний, марганец, никель, хром, медь. Массовая доля нежелательных вхождений: серы до 0.04%, фосфора до 0.035%. Ниже приведён химсостав по ГОСТ 1050.

Таблица 1

Цифры, приведённые в других Государственных стандартах могут немного отличаться.

Основные отличия стали 35:

• твёрдость НВ 10-1, МПа: 163;

• плотность: 7826 кг/м3 (при 20°С);

• Т плавления: 1480 ‒ 1520 °С;

• ограниченная свариваемость (РДС, АДС под флюсом, в защитной газовой среде, ЭШС, КТС);

• не склонна к отпускной хрупкости, образованию флокенов;

• нижний температурный предел: -40°С из-за снижения вязкости;

• высокая степень обрабатываемости резанием.

Сталь 35 улучшается в результате термообработки (закалка при 850°С), прочность при этом возрастает, повышается устойчивость к коррозии, нагреву. Термическая обработка с предварительным подогревом положительно влияет на свариваемость. В результате высокотемпературной закалки из аустенитной структуры получается метастабильный мартенсит. При этом твёрдость составляет 35-45 HRC. После низкого отпуска (Т 160‒ 200°С) снимаются закалочные напряжения, мартенсит превращается в отпущенный с повышением прочностных показателей и вязкости.

Механические, физические свойства стали 35

Таблица 2

Механические свойства стали 35 при повышенных температурах

При нагреве от 200 до 1300°С снижаются пределы текучести и сопротивления разрыву, а относительное удлинение, сужение, а также ударная вязкость возрастают. Последний показатель после нормализации при охлаждении уменьшается.

Таблица 3

Ударная вязкость стали 35 KCU, (Дж/см²)

Таблица 4

Физические свойства стали 35

Выше приведены изменения модуля упругости, коэффициента температурного расширения, удельных веса, теплоёмкости, электросопротивления при возрастании температуры.

Назначение, применение стали 35

Материал пригоден для изготовления:

•  деталей механизмов, находящихся под невысокими нагрузками: коленчатых валов, шатунов, осей, цилиндров, шпинделей, звёздочек, ободов, тяг, дисков, бандажей, траверс, т.д;

• строительных, технологических металлоконструкций, которые испытывают небольшие напряжения;

• сортового и фасонного проката;

• листов, полос;

• проволоки;

• крепёжных металлоизделий;

• бесшовных труб для коммунальных промышленных объектов;

• трубопроводной арматуры.

Сплав больше подходит для некрупных предметов, так как сырьё тяжело прокаливается. Материал находит применение в производстве машин, автомобилей, сельскохозяйственной техники, для прокладки трубопроводных систем.

Отечественные заменители марки стали 35: Ст. 30, 40, 35Г, зарубежные: 1.0501 (Евросоюз), 060а35 (Англия), S35 (Япония), многие другие.
