Сталь 12Х1МФ

Для изготовления трубопроката, деталей, которые работают при высоких температурах и давлении применяется марка стали 12Х1МФ. Поставка осуществляется в виде сортового, фасонного, трубного, листового металлопроката.

Сталь 12Х1МФ расшифровка, состав

Маркировка расшифровывается следующим образом:

• 0.12% углерода, содержание невысокое, что говорит о пластичности сплава, для повышения твёрдости сплав легируют химическими элементами, повышающими его прочность;

• Х1МФ ‒ сокращение показывает однопроцентное вхождение хрома, а также наличие молибдена и ванадия в количестве менее 1%; добавки повышают устойчивость металла к нагреву.

В хим составе 12Х1МФ также присутствуют незначительные включения марганца, кремния, никеля меди. Массовая доля всех элементов по ГОСТ 5520 приведены ниже.

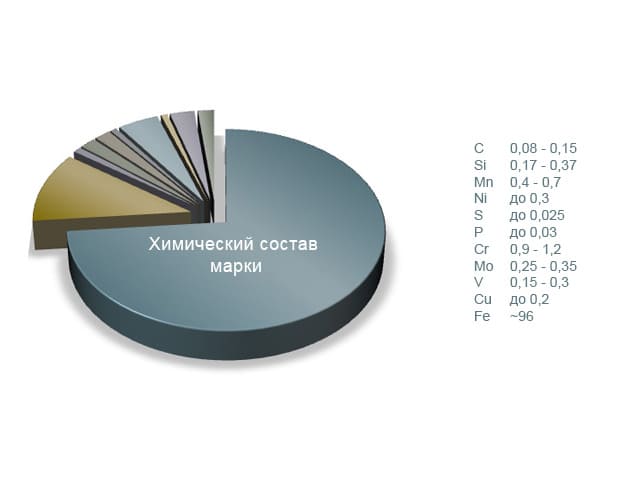

Таблица 1

Ограничение проявления хрупкости при высоких и низких температурах реализуется за счёт низкого содержания серы и фосфора.

Характеристики стали 12Х1МФ

Какая это сталь: жаропрочная низколегированная конструкционная, для неё характерны следующие особенности:

• температура: до 585°C, кратковременно до +600°C, выше начинает образовываться окалина;

• классификация, класс: перлитная структура;

• свариваемость ограниченная;

• удельный вес, кг/м3: 7800;

• устойчивость к ударам, истиранию;

• уровень сопротивления коррозии: незначительный.

Механические свойства стали 12Х1МФ

Показатели зависят от вида металлоизделия, размеров, режима термообработки:

• предел прочности, МПа: от 215 до 294;

• относительное удлинение, %: 17 ‒ 24;

• ударная вязкость, Дж/см2: от 34 до 98;

• твёрдость по Бринеллю, НВ 10-1, МПа: 123 ‒ 179.

Таблица 2

Физические свойства

При 100°C:

• модуль упругости 1.93 ·10-5 МПа;

• теплоёмкость 44 (Вт/(м·град);

• удельное электросопротивление: 278·109 Ом·м.

Значения показателей с повышением температуры изменяются.

Технологические свойства

• термообработка: закалка/нормализация при 960 ‒ 980°C, отпуск при 740 ‒ 760°C, охлаждение воздушное;

• сварка, при соблюдении следующих условий: предварительный нагрев до 200 ‒ 300°C, с последующей термической обработкой; способ: РДС, АДС под газовой защитой;

• ковка при изменении Т от 1240 до 780°C.

Применение

Материал 12Х1МФ востребован в энергетике, коммунальном хозяйстве, в промышленном производстве для изготовления различных металлоизделий. Из этого жаропрочного сплава:

• изготавливают пароперегреватели, оборудование для котельных установок, коллекторы;

• прокладывают паропроводы из труб, устойчивых к высокотемпературному нагреву;

• оснащают деталями машины и механизмы, работающие под нагружением при температурах до 600°C.

При необходимости 12Х1МФ заменяют на зарубежные аналоги (1.7715, 14MoV6-3, 13MoCrV6) или российские (15Х1М1Ф, 13Х1МФ) близкие по составу и свойствам.
