Стальные бесшовные трубы: характеристики, размеры, ГОСТы и марки стали
Сварное изделие не справится с высоким давлением, а погрешность в 1 мм по толщине стенки приведёт к срыву проекта. Покажем, как точно выбрать бесшовное изделие по ГОСТ и таблицам сортамента. Внутри ‒ габариты с диаметрами и массой, анализ двух ГОСТов и памятка по маркам стали.
Что такое бесшовная труба и чем она отличается от сварной
Бесшовная труба ‒ монолитное металлическое изделие, изготовленное без продольного шва. Производство идёт из цельной заготовки: заготовку прошивают, после чего прокатывают до требуемого размера.
Ключевое отличие от электросварной ‒ целостность конструкции. Шов ‒ это всегда зона риска. Именно он разрушается первым при высоких нагрузках. Цельнотянутые изделия побеждают там, где критичны прочность и герметичность.
Используются на трубопроводах с высоким давлением, в котельных установках, на объектах нефтегазовой промышленности. Электросварные аналоги для таких условий не подходят.
Виды бесшовных труб по способу производства
Горячедеформированные трубы ‒ ГОСТ 8732-78
Производятся при повышенной температуре. Размерный ряд регламентирует ГОСТ 8732-78, технические условия ‒ ГОСТ 8731-74.
Диапазон диаметров ‒ от 20 до 550 мм, стенка толстая. Главный стандарт для магистральных и толстостенных конструкций.
Холоднодеформированные трубы ‒ ГОСТ 8734-75
Прокатываются после горячей обработки. Размерный ряд определяет ГОСТ 8734-75.
Диапазон диаметров меньше: от 5 до 250 мм. Точность геометрии выше, стенка тоньше, стоимость за метр больше. Применяются для прецизионных деталей и приборостроения.
Размеры, диаметры и вес бесшовных труб ‒ таблицы
Представлены только распространённые размеры. Наружный диаметр и толщину стенки указываем в мм, массу ‒ для 1 метра.
Таблица 1. Сортамент горячедеформированных труб (выдержка по ГОСТ 8732-78)
|
Наружный диаметр, мм |
Толщина стенки, мм |
Теоретическая масса 1 м, кг |
|---|---|---|
|
57 |
3,5 |
4,62 |
|
57 |
5,0 |
6,41 |
|
60 |
3,5 |
4,88 |
|
60 |
4,0 |
5,52 |
|
60 |
5,0 |
6,78 |
|
63,5 |
4,0 |
5,87 |
|
63,5 |
5,0 |
7,21 |
|
68 |
3,5 |
5,57 |
|
68 |
4,0 |
6,31 |
|
68 |
5,0 |
7,77 |
|
70 |
3,5 |
5,74 |
|
70 |
4,0 |
6,51 |
|
73 |
4,0 |
6,81 |
|
73 |
5,0 |
8,38 |
|
76 |
3,5 |
6,26 |
|
76 |
4,0 |
7,10 |
|
76 |
5,0 |
8,75 |
|
76 |
6,0 |
10,36 |
|
83 |
4,0 |
7,79 |
|
83 |
5,0 |
9,62 |
|
89 |
4,0 |
8,38 |
|
89 |
5,0 |
10,36 |
|
89 |
6,0 |
12,28 |
|
89 |
8,0 |
15,98 |
|
95 |
4,0 |
8,98 |
|
95 |
5,0 |
11,10 |
|
95 |
6,0 |
13,17 |
|
102 |
4,0 |
9,67 |
|
102 |
4,5 |
10,82 |
|
102 |
5,0 |
11,96 |
|
102 |
6,0 |
14,20 |
|
108 |
4,0 |
10,26 |
|
108 |
5,0 |
12,70 |
|
108 |
6,0 |
15,09 |
|
108 |
8,0 |
19,73 |
|
114 |
5,0 |
13,44 |
|
114 |
6,0 |
15,98 |
|
114 |
7,0 |
18,47 |
|
114 |
8,0 |
20,91 |
|
121 |
5,0 |
14,30 |
|
121 |
6,0 |
17,02 |
|
127 |
5,0 |
15,04 |
|
127 |
6,0 |
17,90 |
|
127 |
8,0 |
23,50 |
|
133 |
5,0 |
15,78 |
|
133 |
6,0 |
18,80 |
|
133 |
8,0 |
24,66 |
|
140 |
5,0 |
16,65 |
|
140 |
6,0 |
19,83 |
|
146 |
6,0 |
20,72 |
|
146 |
7,0 |
23,98 |
|
152 |
6,0 |
21,61 |
|
152 |
8,0 |
28,40 |
|
159 |
6,0 |
22,64 |
|
159 |
7,0 |
26,24 |
|
159 |
8,0 |
29,79 |
|
168 |
6,0 |
23,97 |
|
168 |
8,0 |
31,57 |
|
180 |
6,0 |
25,77 |
|
180 |
8,0 |
33,93 |
|
180 |
10,0 |
41,90 |
|
194 |
7,0 |
32,28 |
|
194 |
8,0 |
36,66 |
|
203 |
6,0 |
29,15 |
|
203 |
8,0 |
38,48 |
|
203 |
10,0 |
47,60 |
|
219 |
6,0 |
31,52 |
|
219 |
7,0 |
36,60 |
|
219 |
8,0 |
41,63 |
|
219 |
10,0 |
51,54 |
|
219 |
12,0 |
61,23 |
|
245 |
7,0 |
41,05 |
|
245 |
8,0 |
46,73 |
|
245 |
10,0 |
57,93 |
|
273 |
7,0 |
45,92 |
|
273 |
8,0 |
52,28 |
|
273 |
10,0 |
64,86 |
|
273 |
12,0 |
77,20 |
|
299 |
8,0 |
57,44 |
|
299 |
10,0 |
71,23 |
|
325 |
8,0 |
62,54 |
|
325 |
10,0 |
77,68 |
|
325 |
12,0 |
92,56 |
|
351 |
10,0 |
84,09 |
|
377 |
8,0 |
72,80 |
|
377 |
10,0 |
90,51 |
|
377 |
12,0 |
108,01 |
|
402 |
10,0 |
96,68 |
|
402 |
12,0 |
115,30 |
|
426 |
8,0 |
82,47 |
|
426 |
10,0 |
102,59 |
|
426 |
12,0 |
122,44 |
|
450 |
10,0 |
108,50 |
|
480 |
10,0 |
115,90 |
|
530 |
10,0 |
128,24 |
|
530 |
12,0 |
153,23 |
|
550 |
12,0 |
159,18 |
|
550 |
14,0 |
185,05 |
Таблица 2. Сортамент холоднодеформированных труб (выдержка по ГОСТ 8734-75)
|
Наружный диаметр, мм |
Толщина стенки, мм |
Теоретическая масса 1 м, кг |
|---|---|---|
|
5 |
0,5 |
0,055 |
|
5 |
1,0 |
0,099 |
|
6 |
0,5 |
0,068 |
|
6 |
1,0 |
0,123 |
|
8 |
0,5 |
0,093 |
|
8 |
1,0 |
0,173 |
|
8 |
1,5 |
0,240 |
|
8 |
2,0 |
0,296 |
|
10 |
0,5 |
0,117 |
|
10 |
1,0 |
0,222 |
|
10 |
1,5 |
0,315 |
|
10 |
2,0 |
0,395 |
|
12 |
1,0 |
0,271 |
|
12 |
1,5 |
0,388 |
|
12 |
2,0 |
0,493 |
|
12 |
2,5 |
0,585 |
|
14 |
1,0 |
0,321 |
|
14 |
2,0 |
0,592 |
|
14 |
3,0 |
0,814 |
|
16 |
1,0 |
0,370 |
|
16 |
2,0 |
0,691 |
|
16 |
3,0 |
0,963 |
|
18 |
1,0 |
0,419 |
|
18 |
2,0 |
0,789 |
|
18 |
3,0 |
1,110 |
|
20 |
1,0 |
0,469 |
|
20 |
1,5 |
0,685 |
|
20 |
2,0 |
0,888 |
|
20 |
2,5 |
1,08 |
|
22 |
2,0 |
0,986 |
|
25 |
2,0 |
1,13 |
|
25 |
3,0 |
1,63 |
|
28 |
2,0 |
1,28 |
|
28 |
3,0 |
1,85 |
|
30 |
2,0 |
1,38 |
|
30 |
3,0 |
2,00 |
|
32 |
2,0 |
1,48 |
|
32 |
3,0 |
2,15 |
|
34 |
2,0 |
1,58 |
|
34 |
3,0 |
2,30 |
|
36 |
2,0 |
1,68 |
|
38 |
2,0 |
1,78 |
|
38 |
3,0 |
2,59 |
|
42 |
2,0 |
1,97 |
|
42 |
3,0 |
2,89 |
|
45 |
2,0 |
2,12 |
|
45 |
3,0 |
3,11 |
|
48 |
2,5 |
2,81 |
|
48 |
3,5 |
3,84 |
|
50 |
2,5 |
2,93 |
|
50 |
3,0 |
3,48 |
|
57 |
3,0 |
3,99 |
|
57 |
3,5 |
4,62 |
|
60 |
3,0 |
4,22 |
|
63,5 |
3,0 |
4,48 |
|
63,5 |
4,0 |
5,87 |
|
70 |
2,5 |
4,16 |
|
70 |
3,0 |
4,96 |
|
70 |
3,5 |
5,74 |
|
76 |
3,0 |
5,40 |
|
76 |
3,5 |
6,26 |
|
83 |
3,0 |
5,92 |
|
83 |
4,0 |
7,79 |
|
89 |
3,0 |
6,36 |
|
89 |
4,0 |
8,38 |
|
95 |
3,0 |
6,81 |
|
95 |
4,0 |
8,98 |
|
102 |
3,5 |
8,50 |
|
102 |
4,0 |
9,67 |
|
108 |
4,0 |
10,26 |
|
120 |
4,0 |
11,44 |
|
130 |
4,0 |
12,43 |
|
140 |
5,0 |
16,65 |
|
180 |
5,0 |
21,57 |
|
200 |
5,0 |
24,03 |
|
250 |
6,0 |
36,12 |
Приведённые данные покрывают основные диаметры и толщины стенок для расчётов.
> Совет эксперта Инокс. Вес партии рассчитывайте так: показатель 1 метра из таблицы умножьте на общую длину. Требуемого размера нет в таблице ‒ значит, он изготавливается по заказу. Обращайтесь, проверим наличие перед включением в проект.
Марки стали для бесшовных труб и их назначение
Марка указывает на химический состав. От него зависит, в каких условиях изделие справится с нагрузкой. Представляем варианты для разных задач.
|
Марка стали |
Характеристики |
Назначение |
|---|---|---|
|
Ст20 |
Углеродистая, рабочая температура до +425 °C |
Отапливаемые помещения, неагрессивные среды |
|
09Г2С |
Низколегированная, выдерживает до −70 °C |
Уличные трубопроводы, север, ударные нагрузки |
|
13ХФА |
Стойкая к коррозии и сероводороду |
Нефтепромысел, агрессивные среды |
|
09ГСФ |
Повышенная прочность и хладостойкость |
Магистрали в холодном климате |
Марка ‒ критический параметр. Ст20 на морозе растрескается, а 09Г2С выдержит до −70 °C.

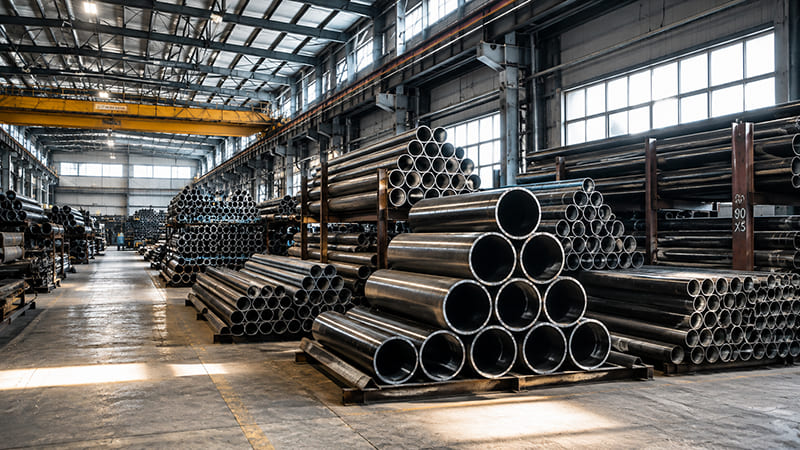

Бесшовные трубы в наличии в Челябинске. Склад Инокс располагает запасом 950 тонн горячедеформированных и холоднодеформированных изделий всех распространённых диаметров. Производим резку в размер, предоставляем паспорта и сертификаты по ГОСТ, доставляем в день оплаты. Смотрите трубы бесшовные в каталоге.
Как выбрать бесшовную трубу: 3 критерия
До обращения к поставщику проверьте три момента.
1. Давление и температура. Они определяют толщину стенки и марку. Для 16 МПа подойдёт 219×8 из 09Г2С ‒ Ст20 в таких условиях не справится.
2. ГОСТ. Толстая стенка и крупный диаметр ‒ 8732-78. Прецизионная геометрия и тонкая стенка ‒ 8734-75.
3. Длина. Уточните, требуется мерная или немерная. Это влияет на стоимость и остаток.
Заключение
Бесшовная труба ‒ оптимальное решение для высокого давления. Остаётся корректно подобрать диаметр, толщину и марку по требуемому ГОСТу.
Не обнаружили размер в таблице? Инженеры Инокс подберут аналог по сортаменту, рассчитают массу и стоимость за 15 минут. Склад в Челябинске располагает запасом 950 тонн ‒ отгрузим сегодня. Звоните или переходите в каталог, чтобы купить трубу бесшовную под свою задачу.
Часто задаваемые вопросы
Чем отличается горячедеформированная труба от холоднодеформированной?
Температурой изготовления, точностью и толщиной стенки. Горячедеформированная применяется для крупных диаметров и высоких нагрузок (ГОСТ 8732-78), холоднодеформированная ‒ для прецизионных тонкостенных изделий (ГОСТ 8734-75).
Как узнать вес без взвешивания?
Используйте значение из таблицы ГОСТа или рассчитайте по формуле: Масса = 0,02466 × толщина стенки × (наружный диаметр − толщина стенки). Результат приводится для 1 метра.
Какая марка лучше для уличного трубопровода зимой?
Используйте 09Г2С ‒ она работает до −70 °C. Ст20 применима только в отапливаемых помещениях и неагрессивных средах.
Труба бесшовная 159×8 ‒ это какой ГОСТ?
Горячедеформированная по ГОСТ 8732-78. 159 ‒ наружный диаметр, 8 ‒ толщина стенки в мм.
