Отличие бесшовных труб от электросварных

Бесшовная труба ‒ это цельное цилиндрическое изделие из металла, не имеющее сварных швов на поверхности. Отсутствие рубцов (швов) обеспечивает прокату высокую прочность, надежность, возможность эксплуатации в быту и любых сферах промышленности, включая работу в инженерных системах с химически активными веществами. Изготавливают его двумя способами:

• горячим деформированием;
• холодным катанием.

Холоднодеформированные трубы отличаются от горячедеформированных точностью исполнения, отсутствием механических повреждений на поверхности.

Применяют цельный прокат в:

• угольном производстве;
• военной, оборонной промышленности;
• авиации;
• судостроении;
• нефтеперерабатывающей, газодобывающей отрасли;
• машиностроении;
• строительстве водопроводных, газопроводных комплексов.

Электросварные трубы ‒ это металлоизделия с продольным или спиралевидным швов, идущим по всей длине. Их производят из штрипсов или листового проката. Сварные образцы используют повсеместно: в строительстве, при прокладке трубопроводов, изготовлении трубных деталей, мебели, перил, ограждений, ворот и прочих металлоконструкций.

Бесшовные трубы: характеристика

Технологию изготовления холоднодеформированных изделий регламентирует ГОСТ 8734-75, который определяет основные параметры (марки стали, сортамент). Металлопродукция по данному документу выпускается с толщиной стенки от 0,3 до 24 мм диаметром от 5 до 250 мм.

Толщина стенки горячекатаного трубопроката по ГОСТ 8732-78 больше холоднокатаных аналогов и может достигать 75 мм. Наружный диаметр тоже шире ‒ от 20 до 550 мм.

Для создания бесшовных конструкций производители используют несколько марок сталей (09Г2С, 30ХГСА, ст.20 и др.). Допустимые сплавы упомянуты в вышеуказанных ГОСТах.

Холоднодеформированные изделия изготавливают из легированной конструкционной стали. Для горячедеформированного проката эти материалы также подходят, плюс к ним добавляется углеродистый сплав.

Преимущества цельных металлоизделий:

• выдерживают большое внутреннее давление;
• обеспечивают максимальную надежность при транспортировке агрессивных жидких и газообразных сред;
• не разрушаются как под воздействием высоких, так и низких температур;
• максимальная неуязвимость к коррозии, плесени, грибковым поражениям;
• долгий срок службы. Например, стальные водопроводные трубы в жилых домах подлежат замене через 20-25 лет эксплуатации.

Электросварный трубопрокат: характеристика

Такие трубы представлены в круглом и квадратном сечении. Выделяют 4 вида металлопроката:

1. прямошовный ‒ при изготовлении используют стальные полосы, которые сваривают противоположными концами, сварка электродуговая или высокочастотная;
2. спиралешовный ‒ шов считается более надежным, он проходит спиралью по всей поверхности;
3. водогазопроводный ‒ используют заготовки из углеродистых сплавов;
4. профильный ‒ производят из различных сталей, полимерных материалов.

Электросварной трубопрокат также выпускается как холоднокатаным, так и горячекатаным способом. Нормы производства (маркировка, правила приемки готовой продукции, марки стали) прописаны в ГОСТ 10705.

Для каждого типа швов разработан свой документ. Технические требования для прямошовного типа указаны в ГОСТ 10704, ГОСТ 10706. Толщина стенки может быть от 0,8 до 30 мм. Максимальный наружный диаметр составляет 1420 мм, а минимальный ‒ 10 мм.

Изготавливаются из низколегированных стальных сплавов, которые хорошо поддаются сварке: 17Г1с и 09Г2С. Чтобы предотвратить коррозию, проводят оцинковку внешних и внутренних поверхностей труб.

Металлопрокат со швами доминирует на отечественном рынке за счет более низкой стоимости, широкого ассортимента, относительно высокой прочности.

Бесшовные трубы

Горячедеформированные трубы

Холоднокатаные трубы

Электросварные трубы

Газлифтные трубы

Котельные трубы

Толстостенные трубы

Хладостойкие трубы

Нефтепроводные трубы

Нержавеющие трубы

Трубы большого диаметра

Трубы термообработанные

В чем разница

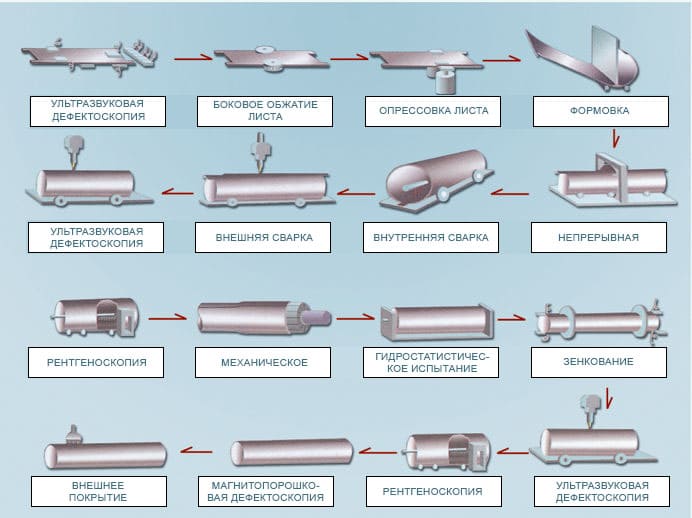

Два типа труб отличаются по способу изготовления. Для получения электросварных конструкций лист стали сгибают, потом выполняют электродуговую сварку рубца. Эта технология считается простой и сравнительно дешевой, поэтому прокат со швами стоит недорого.

Бесшовные металлоизделия создают, продавливая отверстия в заранее разогретых стальных цилиндрических полуфабрикатах с последующим их раскатыванием валиком.

Сварной шов снижает прочность трубы. Несмотря на качество рубца при дуговой сварке, бесшовный металлопрокат все равно будет прочнее. Кроме того, шов делает стальной образец более уязвимым к коррозии, поэтому его срок службы ниже бесшовного варианта.

Две разновидности труб обладают разными эксплуатационными характеристиками. Чтобы выбрать тип проката, надо учесть сферу его применения: при какой температуре он будет функционировать, какие материалы транспортировать. Для бытовых сетей достаточно прочности экономичных электросварных труб.

Преимущества бесшовного варианта (способность выдерживать перепады давления и не деформироваться) востребованы не во всех секторах промышленности. Чаще всего их ставят в инженерно-коммуникационные системы, которые работают с высоким давлением, агрессивными средами (например, химически активными растворами), широким диапазоном температур.
